Un fabricant de plans de sécurité incendie conçoit des supports lisibles, fiables et adaptés aux locaux pour guider l’évacuation des occupants et l’intervention des secours. Pour un ERP, un site industriel, un entrepôt ou des bureaux, le plan doit refléter la configuration réelle des lieux, les équipements installés et les risques propres à l’activité.
Ce guide détaille la méthode de fabrication, les différences entre plan d’évacuation et plan d’intervention, les règles d’affichage ainsi que les critères pour sélectionner un prestataire. L’objectif : disposer de plans exploitables lors d’une alerte, et non de simples affiches décoratives.
Comment fabrique-t-on un plan de sécurité incendie ?
1. Analyse des plans des locaux
La fabrication d’un plan d’intervention incendie commence par une étude approfondie des plans existants des locaux. Ces documents, transmis par l’entreprise, le maître d’œuvre ou l’architecte, servent de base pour identifier les éléments essentiels :
- Issues de secours,
- Extincteurs,
- Détecteurs de fumée,
- Coupe-feu,
- Zones à risques spécifiques (stockage de produits inflammables, ateliers).
Le fabricant vérifie aussi les circulations réellement praticables, le sens d’ouverture des portes, les escaliers, les zones accessibles au public et les locaux techniques. L’objectif est de traduire ces données en un document graphique clair et compréhensible, à l’échelle appropriée.
2. Relevé sur site
Un relevé sur site confirme l’exactitude des plans et repère les éléments manquants, déplacés ou modifiés depuis la dernière version. Cette étape évite d’afficher un itinéraire qui débouche sur une porte condamnée, une zone de stockage ou un chantier.
- La localisation des équipements de sécurité : extincteurs, déclencheurs manuels, alarmes, RIA et éclairage de sécurité,
- La vérification des voies d’évacuation, de leur largeur et de leur dégagement,
- Les zones à risques particuliers.
Dans un atelier de métallurgie ou une zone de chaudronnerie, le relevé intègre par exemple les postes de soudage, les bouteilles de gaz, les armoires électriques et les stockages de solvants. Ces informations conditionnent le positionnement des moyens de première intervention et les consignes associées.

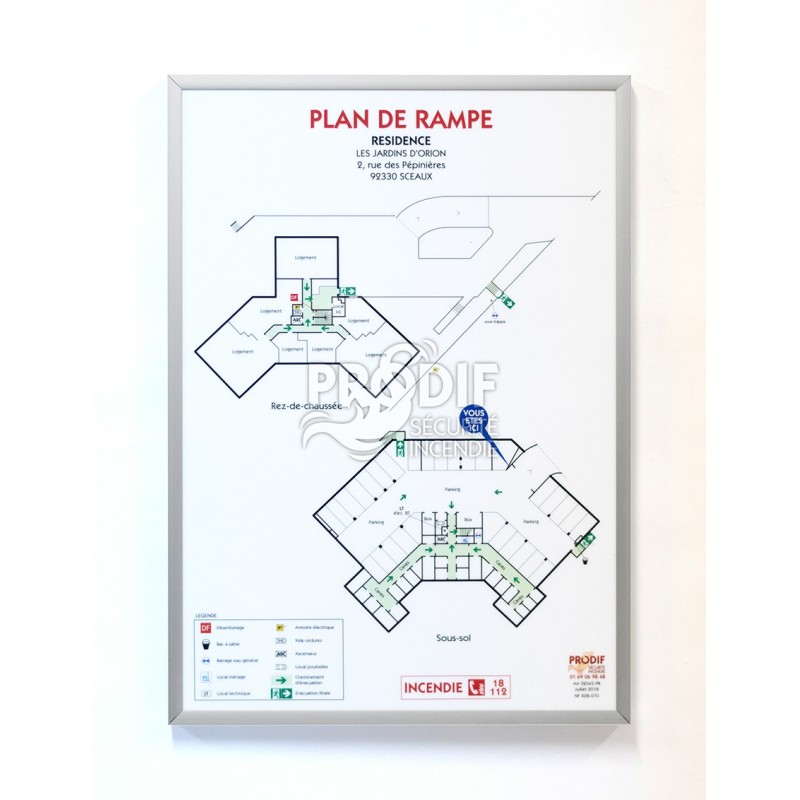

3. Création graphique du plan
À l’aide de logiciels spécialisés, tels qu’AutoCAD, Visio ou des outils dédiés aux plans de sécurité incendie, les fabricants conçoivent un plan normalisé. Les pictogrammes, les couleurs et la légende doivent rester cohérents d’un niveau à l’autre afin d’être compris en quelques secondes.
- Vert : issues de secours et chemins d’évacuation,
- Rouge : extincteurs et équipements de lutte contre l’incendie,
- Bleu : informations générales, plan du site et légende.
Les zones d’évacuation, les points de rassemblement et les dispositifs spécifiques, comme le désenfumage, les portes coupe-feu ou les coupures d’énergie, sont intégrés pour une compréhension rapide. Le cartouche doit identifier le bâtiment, le niveau, la date de révision et, pour un plan d’évacuation, la position « Vous êtes ici » orientée selon le regard du lecteur.
Plan d’évacuation, plan d’intervention et consignes : des usages distincts
Le plan d’évacuation s’adresse d’abord aux occupants. Il indique leur position, les cheminements vers les sorties, les moyens d’alarme et les extincteurs. Il est installé dans les circulations, près des accès, des escaliers et aux points où une personne doit choisir une direction.
Le plan d’intervention est destiné aux équipes de secours et aux personnes chargées de la première intervention. Placé à une entrée stratégique ou près du poste de sécurité, il fournit une lecture plus technique : accès des secours, coupures de gaz et d’électricité, locaux à risques, RIA, colonnes sèches, désenfumage et compartimentage.
Les consignes incendie complètent ces plans. Elles précisent qui donne l’alerte, qui guide l’évacuation, où se trouve le point de rassemblement et quelles actions sont interdites, comme l’usage des ascenseurs. Une signalétique de sécurité homogène aide les visiteurs, intérimaires et nouveaux salariés à repérer ces informations sans ambiguïté.
Les normes à respecter en France
En France, la création des plans de sécurité incendie doit s’appuyer sur les textes applicables au type de bâtiment et à son activité. Les exigences diffèrent entre un établissement recevant du public, un établissement recevant des travailleurs et une installation industrielle soumise à des risques particuliers. Parmi les principales références pour se conformer à la législation figurent :
1. Norme ISO 23601
Cette norme internationale établit des principes de conception pour les plans d’évacuation et les consignes de sécurité :
- Présence d’une légende explicative,
- Orientation claire avec la position « Vous êtes ici »,
- Codes couleur et pictogrammes cohérents,
- Itinéraires d’évacuation lisibles et sans surcharge graphique.
Elle donne un cadre utile pour la forme du document. Le fabricant doit toutefois l’adapter aux prescriptions réglementaires, aux consignes du site et aux équipements réellement présents.
2. Code du travail et ERP
Les articles R4227-34 à R4227-37 du Code du travail encadrent les moyens de prévention, l’évacuation et les consignes de sécurité dans les lieux de travail. Les consignes doivent être adaptées aux risques, affichées dans les locaux concernés lorsque la réglementation le prévoit et portées à la connaissance des salariés.
Pour les ERP, les obligations dépendent notamment de la catégorie, du type d’activité, des effectifs accueillis et de la présence de locaux à sommeil. Une analyse du registre de sécurité, des rapports de vérification et des prescriptions de la commission de sécurité permet d’éviter un plan incomplet.
3. Arrêté du 25 juin 1980
Ce texte réglemente la sécurité contre les risques d’incendie et de panique dans les ERP. Il encadre notamment l’affichage des informations de sécurité, leur emplacement et leur contenu selon les caractéristiques de l’établissement. Les cheminements, équipements de lutte contre l’incendie et issues doivent correspondre à la situation observée lors du relevé.
Valider et mettre à jour les plans de sécurité incendie
Avant impression, le responsable sécurité, le service maintenance et, selon l’organisation, le référent QHSE doivent relire le plan. Cette validation croisée contrôle les symboles, les itinéraires, le point de rassemblement, les numéros d’urgence et la cohérence avec les consignes affichées.
Un plan doit être révisé dès qu’un changement touche la sécurité : réaménagement d’atelier, déplacement d’un extincteur, création d’une cloison, modification d’accès, changement de stockage ou travaux sur le système de sécurité incendie. Une revue annuelle reste une pratique de gestion utile, même en l’absence de transformation apparente.
Les exercices d’évacuation permettent de tester le document en conditions réelles. Si les occupants hésitent à un croisement, rencontrent un passage encombré ou ne trouvent pas le point de rassemblement, le plan et l’organisation doivent être corrigés. Conserver un historique des versions facilite ensuite le suivi des actions de maintenance et des audits.
Obligations pour l’affichage des plans
Les plans doivent être visibles, accessibles et placés là où les occupants prennent une décision d’orientation :
- À chaque niveau de l’établissement,
- À proximité des entrées principales et des zones de passage,
- Dans les zones spécifiques comme les halls et les escaliers.
Ils doivent rester lisibles par tous, y compris en conditions de faible éclairage, ce qui peut nécessiter un éclairage de sécurité. Le support doit aussi résister à son environnement : cadre rigide dans les circulations, protection adaptée contre la poussière ou l’humidité en production, et hauteur de pose compatible avec la lecture.
L’affichage gagne à suivre les flux réels du bâtiment. Dans des bureaux réaménagés, l’implantation des cloisons, du mobilier et des espaces partagés peut modifier les parcours ; prévoir un aménagement des bureaux compatible avec l’évacuation évite de créer des obstacles dans les dégagements.
Choisir un fabricant de plans de sécurité incendie
Un prestataire fiable propose un relevé sur site, identifie clairement le type de plan requis et fournit une épreuve pour validation avant production. Demandez un exemple de légende, le format final, les matériaux d’impression et les modalités de mise à jour. Un fichier source ou une procédure de révision réduit les délais lors de futurs travaux.
La fabrication et l’élaboration de plans de sécurité incendie exigent rigueur, connaissance des locaux et coordination avec les responsables du site. Des plans exacts, bien placés et tenus à jour soutiennent une évacuation ordonnée, l’intervention des secours et la conformité des installations.
