Transfert de charges en atelier : pont roulant, potence ou poutre roulante – comment choisir ?

Le pont roulant permet de couvrir 100 % de la surface d’un bâtiment pour des charges atteignant parfois 100 tonnes, mais un surdimensionnement inutile pèse lourdement sur vos coûts d’exploitation. Face à la diversité des flux industriels, choisir entre une infrastructure globale et un poste de levage localisé devient un arbitrage financier complexe.Analysons les critères techniques pour sélectionner entre pont roulant, potence ou poutre roulante afin d’optimiser votre transfert de charges en atelier.

Choisir pont roulant potence : les bases de la manutention aérienne

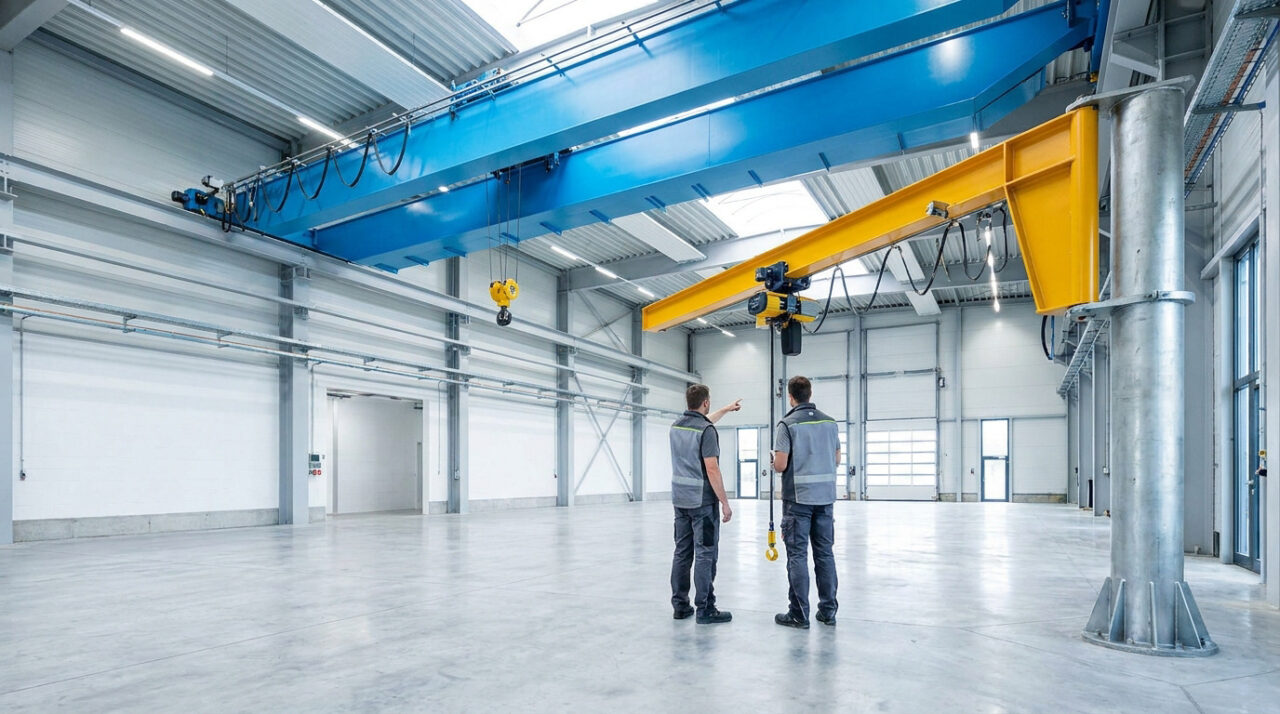

Le pont roulant couvre 100 % d’un atelier pour des charges jusqu’à 100 tonnes, tandis que la potence pivote sur 360° pour un poste fixe. Cette solution de manutention, ainsi que la poutre roulante et transfert de charges, permet d’optimiser les espaces restreints.Pour déterminer quel équipement convient à votre activité, il faut d’abord analyser si vous avez besoin d’une couverture globale ou locale. Le choix entre transfert de charges en atelier : pont roulant, potence ou poutre roulante, comment choisir ?

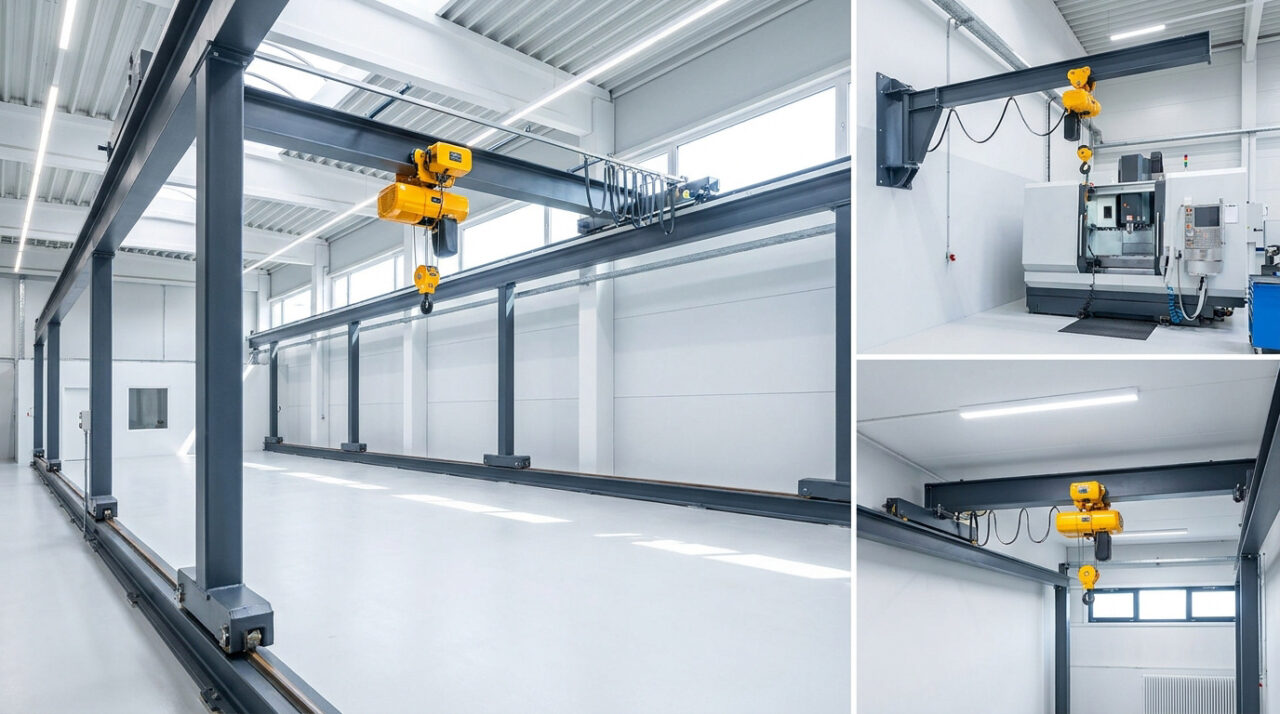

Le pont roulant pour une couverture totale de la surface

Ce système repose sur des rails fixés en hauteur sur la structure du bâtiment. Il permet de survoler les machines et les stocks sans aucun encombrement au sol pour vos opérateurs.Le chariot porteur assure trois axes de mouvement : longitudinal, transversal et levage. C’est la solution idéale pour déplacer une pièce d’un bout à l’autre d’un bâtiment industriel de grande envergure.Les structures robustes supportent des poids massifs, allant parfois jusqu’à 100 tonnes. Cela libère totalement les allées de circulation pour les chariots élévateurs et garantit une sécurité accrue en atelier.

La potence de levage pour des postes de travail fixes

La potence est privilégiée pour un usage localisé, comme le chargement d’une commande numérique. Elle évite d’immobiliser un pont roulant pour une tâche mineure. C’est un outil de proximité très efficace.Le bras pivote, manuellement ou de façon motorisée, pour servir une zone définie avec souplesse. La précision du geste est ici l’atout majeur pour l’assemblage précis de vos composants mécaniques.Contrairement au pont, elle occupe peu d’espace aérien. Son installation est rapide, souvent moins coûteuse, et elle s’adapte parfaitement aux zones où la structure du bâtiment ne permet pas de rails.

La poutre roulante comme compromis technique et budgétaire

La poutre roulante offre une alternative compacte quand la hauteur sous plafond est limitée. Elle combine agilité et faible encombrement vertical pour les bâtiments bas ou les rénovations d’anciennes usines.Le coût d’investissement est réduit par rapport à un pont bipoutre classique. C’est un choix rationnel pour les budgets serrés cherchant la performance sans engager de lourdes modifications structurelles coûteuses.

• Gain de hauteur perdue significatif.
• Installation simplifiée sur charpente existante.
• Investissement initial modéré.

3 critères pour évaluer la charge et la cadence de levage

Après avoir défini les types de structures, il est impératif de se pencher sur les données de poids et de rythme.

Évaluer le poids nominal et les pics de charge

Déterminez avec précision votre charge maximale d’utilisation (CMU). Vous devez inclure le poids des accessoires comme les palonniers ou les élingues. La sécurité de vos équipes dépend directement de cette mesure exacte.Analysez ensuite le centre de gravité des objets manipulés. Les charges asymétriques imposent des contraintes structurelles spécifiques à vos installations. Anticipez l’évolution de votre production pour ne pas saturer prématurément votre équipement.Prévoyez toujours l’importance des pics de charge occasionnels. Un surdimensionnement léger prévient l’usure prématurée des composants mécaniques. Vérifiez systématiquement la compatibilité technique entre votre palan et la structure porteuse choisie.

L’impact de la cadence sur le choix du mécanisme

Comptez rigoureusement le nombre de cycles effectués par heure. Un usage intensif nécessite des moteurs robustes capables de dissiper la chaleur. La fatigue des matériaux est réelle en cas de répétition constante. Choisissez une classe de levage adaptée à votre flux réel.Arbitrez ensuite entre un déplacement manuel ou motorisé. Le déplacement manuel fatigue inutilement l’opérateur sur de longues distances en atelier. La motorisation améliore votre productivité globale et réduit drastiquement les risques de troubles musculosquelettiques chez vos collaborateurs.Évaluez enfin la vitesse de translation nécessaire. Une cadence élevée impose l’utilisation de variateurs de fréquence. Cela garantit des arrêts progressifs sans aucun balancement de la charge.

Palan à chaîne ou à câble selon l’intensité

Le palan à chaîne convient parfaitement pour vos charges standards. Il s’avère compact, robuste et particulièrement facile à maintenir au quotidien. C’est le standard industriel pour les potences et les petits ponts roulants.Privilégiez le palan à câble pour le gros levage industriel. Il autorise des hauteurs de levée importantes et des vitesses de déplacement rapides. Ce mécanisme équipe prioritairement les ponts roulants de forte capacité et les environnements exigeants.

Comment valider la structure du bâtiment et l’espace disponible ?

Mais la performance technique ne vaut rien sans une assise solide au sein de votre infrastructure.

Pour approfondir l’aménagement des postes de travail et des zones de circulation, l’article Atelier industriel : comprendre les nouveaux enjeux de sécurité et d’aménagement complète utilement cette réflexion.

Vérification de la résistance de la dalle et des murs

Examinez la dalle béton pour les potences sur fût. Le moment de renversement est considérable lors du levage. Un massif de fondation est souvent requis pour la stabilité.Contrôlez la charpente pour les ponts suspendus. Les forces s’exercent directement sur les poutres du bâtiment. Un diagnostic par un bureau d’études est une étape de sécurité non négociable.Étudiez les murs porteurs pour les potences murales. La fixation doit supporter l’arrachement. Ne négligez jamais l’état des supports existants avant toute installation de levage.

Amélioration de la hauteur perdue sous charpente

Mesurez la distance entre le crochet et le plafond. Chaque centimètre gagné permet de manipuler des pièces plus hautes. L’optimisation verticale est le défi des ateliers modernes encombrés.Sélectionnez des composants à faible encombrement. Des chariots intégrés réduisent la hauteur perdue. Cela évite de heurter les réseaux d’air ou d’éclairage. C’est une astuce technique simple pour maximiser le volume utile de votre zone de travail.Adaptez la course du crochet. Une configuration sur mesure répond aux contraintes de plafond bas. La sécurité reste la priorité absolue.

Intégration dans des environnements de production denses

Cartographiez les flux de circulation au sol. L’équipement ne doit pas entraver le passage des piétons. La potence murale libère totalement l’espace pour les transpalettes et chariots.Délimitez les zones de balayage. Des butées de rotation limitent le champ d’action pour protéger les machines voisines. La cohabitation entre levage et production doit être fluide et sécurisée.Pour sécuriser vos zones de Transfert de charges en atelier : pont roulant, potence ou poutre roulante, comment choisir ?, voici les dispositifs indispensables :

• Marquage au sol des zones de danger.
• Installation de sirènes.
• Mise en place de barrières immatérielles.

Les différentes configurations techniques selon vos besoins

Une fois les contraintes maîtrisées, explorons les variantes précises de chaque famille d’appareils.

Ponts monopoutre, bipoutre ou suspendus pour les volumes

Choisir le monopoutre pour sa légèreté. Il convient parfaitement aux portées moyennes et aux charges modérées. C’est la solution la plus répandue pour son excellent rapport qualité-prix.Passer au bipoutre pour les besoins extrêmes. Il offre une stabilité maximale et une hauteur de levage supérieure. C’est l’outil de prédilection pour la sidérurgie ou l’aéronautique.Utiliser le pont suspendu si les poteaux sont absents. Il se fixe directement sous la toiture. Cette configuration libère toute la largeur du bâtiment pour vos activités.

Variantes de potences sur fût, murales ou articulées

Installer une potence sur fût pour une liberté totale. Sa rotation à 360 degrés couvre une zone circulaire complète. Elle est autonome et se place n’importe où.Opter pour le bras articulé face aux obstacles. Il permet de contourner un poteau ou une machine haute. La fluidité du mouvement est impressionnante. C’est l’outil parfait pour les espaces exigus où la ligne droite est impossible.Envisager la potence mobile. Elle se déplace au transpalette selon les besoins du jour. Sa polyvalence séduit les ateliers flexibles.

Systèmes mobiles et solutions de manutention légère

Découvrir les portiques déplaçables. Ils servent pour la maintenance ponctuelle de moteurs ou de moules. Une fois la tâche finie, on les range pour libérer l’espace.Privilégier les rails en aluminium. Leur faible inertie facilite les mouvements manuels. L’ergonomie est décuplée, réduisant l’effort physique fourni par vos opérateurs au quotidien. Vous pouvez aussi envisager une solution de poutre roulante et transfert de charges pour optimiser vos flux.Comparer la fluidité des systèmes modernes. Les roulements haute performance assurent un déplacement sans à-coups. Le confort de travail devient alors un levier de productivité immédiat.

Rentabilité et processus d’investissement pour votre atelier

L’acquisition d’un système de levage est un calcul financier qui dépasse le simple prix d’achat.

Calcul du coût total de possession et retour sur investissement

Analysez votre investissement initial en mesurant les futurs gains opérationnels. Un équipement bien dimensionné se rentabilise vite en éliminant les temps morts. Ne regardez pas seulement la facture, mais le profit généré.Incluez impérativement les dépenses énergétiques dans vos prévisions. Les moteurs modernes consomment moins et offrent une meilleure longévité. Budgétisez les pièces d’usure, comme les câbles, sur le long terme pour éviter les surprises.Estimez précisément la durée de vie du matériel. Un pont roulant bien entretenu peut rester opérationnel durant trente ans. C’est un actif stratégique qui valorise durablement votre patrimoine industriel et votre capacité productive.

Productivité gagnée par la réduction des temps de manutention

Mesurez concrètement la baisse de la fatigue physique chez vos opérateurs. Un employé moins épuisé reste vigilant et performant toute la journée. Le levage assisté supprime les manipulations dangereuses. C’est un gain direct sur l’absentéisme et la motivation globale des équipes.Accélérez les flux logistiques entre vos différents postes de travail. Le transfert de charges devient une formalité fluide et rapide. Vous éliminez ainsi les goulots d’étranglement liés à l’attente prolongée d’un chariot élévateur disponible.

Sécurisez l’intégrité de vos marchandises. Moins de manipulations manuelles signifie mécaniquement moins de chocs. La qualité de vos produits finis est préservée.

Maintenance préventive et mise en conformité réglementaire

Respectez scrupuleusement les vérifications générales périodiques (VGP). La loi impose des contrôles semestriels rigoureux pour tous les appareils de levage aériens. La sécurité juridique de votre entreprise dépend directement de la validité de ces audits.

Planifiez vos interventions préventives pour protéger votre flux. Un graissage régulier évite une panne majeure en pleine période de production. La disponibilité constante du matériel reste le nerf de la guerre en atelier.

Anticipez le remplacement des accessoires de levage essentiels. Les élingues et les crochets subissent une usure naturelle inévitable. Gardez un stock de sécurité pour ne jamais bloquer vos opérations de manutention aérienne.

Guide de décision final selon votre configuration industrielle

Pour conclure votre réflexion, voici les outils de synthèse pour valider votre choix définitif.

Tableau comparatif des solutions selon les critères

Le pont roulant offre une puissance inégalée pour les flux massifs. La potence garantit une précision chirurgicale au poste. En fait, la poutre roulante privilégie la compacité pour les budgets maîtrisés.L’installation d’un pont exige des chemins de roulement étendus. Pourtant, la potence se contente d’un ancrage unique au sol ou au mur. Cela simplifie vos travaux de génie civil initiaux.Voici les points de comparaison essentiels pour votre arbitrage :

• Comparaison des coûts d’acquisition et d’installation.
• Flexibilité d’évolution du système dans l’atelier.
• Emprise au sol et encombrement des structures.
• Facilité de maintenance préventive et vérifications réglementaires.

Arbre de choix pour valider l’orientation technique

Suivez un parcours logique pour votre investissement. Si la zone à couvrir est large, visez le pont. Si le poste est fixe, préférez la potence. Pour un plafond bas, la poutre roulante s’impose. Ce cheminement élimine les erreurs de casting technique.Identifiez ensuite vos besoins sur mesure. Certains environnements corrosifs ou humides exigent des finitions spécifiques. Ne négligez pas ces détails techniques. Ils impactent directement la conformité et la durée de vie de votre matériel de levage.Validez enfin les normes de sécurité. Assurez-vous que l’équipement choisi respecte les directives machines européennes avec le marquage CE. C’est un gage de sérénité pour vos opérateurs.

Accessoires et options pour personnaliser le système

Adoptez la radiocommande pour gagner en liberté de mouvement. L’opérateur se place où il veut pour une visibilité parfaite. Cela réduit drastiquement les risques d’accidents lors des manœuvres les plus délicates en atelier.Ajoutez le pesage intégré via des dynamomètres. Connaître le poids exact en temps réel évite les surcharges dangereuses. C’est aussi un outil précieux pour la gestion rigoureuse de vos stocks et de vos expéditions.Évoquez les protections spécifiques avec votre installateur. Des peintures époxy ou des composants inox luttent contre la corrosion prématurée. Adaptez votre matériel à l’agressivité de votre environnement de travail habituel pour durer.

Pour optimiser votre productivité, retenez que le pont roulant assure une couverture totale, la potence une précision localisée et la poutre roulante un compromis compact. Choisir pont roulant potence adapté sécurise vos flux et valorise durablement votre outil industriel. Agissez maintenant pour transformer votre manutention en levier de performance stratégique.

FAQ

Quelle est la différence majeure entre un pont roulant et une potence de levage pour mon atelier ?

Le choix dépend principalement de la zone de couverture souhaitée. Le pont roulant est conçu pour balayer l’intégralité d’une surface, comme un entrepôt ou une ligne de production, en se déplaçant sur les structures du bâtiment. Il offre une mobilité sur trois axes (longitudinal, transversal et vertical), ce qui en fait l’outil idéal pour les applications industrielles lourdes et étendues.À l’inverse, la potence de levage assure une manutention localisée, généralement autour d’un poste de travail fixe ou d’une machine-outil. Elle permet une rotation, souvent jusqu’à 360°, dans un périmètre circulaire défini. C’est une solution agile et moins encombrante pour des tâches de précision comme le chargement de pièces sur une machine.

Comment choisir entre un pont roulant monopoutre et un modèle bipoutre ?

Cette décision repose sur la capacité de charge et les contraintes d’espace. Le pont monopoutre, constitué d’une seule poutre principale, est plus économique et léger. Il convient parfaitement aux charges allant de 1 à 20 tonnes et s’adapte bien aux bâtiments ayant une hauteur sous plafond limitée grâce à son empreinte compacte.Le pont bipoutre est privilégié pour les environnements exigeants et les charges très lourdes, pouvant excéder 800 tonnes. Sa structure à deux poutres parallèles offre une stabilité supérieure, des portées plus grandes et des vitesses de fonctionnement accrues. Il est indispensable dans les secteurs de la sidérurgie ou de la fabrication de machines lourdes.

Quelles sont les obligations réglementaires concernant la maintenance de ces équipements ?

La sécurité des opérations de levage est encadrée par des réglementations strictes. Vous devez impérativement faire réaliser des Vérifications Générales Périodiques (VGP) par des personnes qualifiées. La périodicité de ces contrôles varie selon l’équipement, allant généralement de 6 à 12 mois, afin de détecter toute dégradation prématurée des composants.En complément, une vérification initiale est obligatoire lors de la mise en service, ainsi qu’après chaque modification ou remontage de l’appareil. Tous les résultats doivent être consignés dans un registre de sécurité, et un carnet de maintenance doit être tenu à jour pour garantir la traçabilité des interventions et la conformité juridique de votre entreprise.

Faut-il privilégier un palan à chaîne ou un palan à câble pour le transfert de charges ?

Le palan à chaîne est la solution standard pour les charges légères à moyennes, typiquement jusqu’à 6,3 tonnes. Sa conception compacte permet une grande flexibilité dans les espaces restreints et assure un levage vertical parfaitement droit sans déviation du crochet, ce qui est idéal pour les potences et les petits ponts.Le palan à câble est quant à lui réservé au gros levage et aux applications intensives, avec des capacités pouvant atteindre 250 tonnes. Il permet des hauteurs de levée plus importantes et des vitesses de translation supérieures. Toutefois, il peut présenter une légère déviation horizontale du crochet lors de l’enroulement du câble sur le tambour.

Une poutre roulante est-elle adaptée si mon bâtiment présente une faible hauteur sous plafond ?

Absolument, la poutre roulante ou les systèmes de manutention légère sont des alternatives techniques performantes pour les bâtiments bas. Ces structures compactes optimisent la « hauteur perdue » entre le crochet et le plafond, permettant de manipuler des pièces volumineuses là où un pont roulant classique ne pourrait pas circuler.Ces systèmes se fixent souvent directement sous la charpente existante, simplifiant ainsi l’installation. Ils représentent un excellent compromis budgétaire pour les ateliers cherchant à améliorer l’ergonomie des postes de travail sans engager de lourds travaux structurels sur le bâtiment.
