Un bol vibrant industriel automatise l’alimentation, le tri et l’orientation de pièces livrées en vrac vers une machine aval. Il sécurise ainsi un point souvent limitant d’une ligne d’assemblage : mettre la bonne pièce, dans la bonne position et à la bonne cadence. Bien dimensionné, il réduit les manipulations manuelles, stabilise le débit et limite les arrêts liés aux défauts d’alimentation.
Son intérêt ne se limite pas à la vibration. La performance dépend de l’ensemble formé par la cuve, la trémie, le rail vibrant, les dispositifs de sélection, les capteurs et l’interface avec le poste d’assemblage. Ce guide détaille son fonctionnement, les critères de choix, les coûts à anticiper et les conditions d’une intégration rentable dans un process industriel.
Principe de fonctionnement d’un bol vibrant

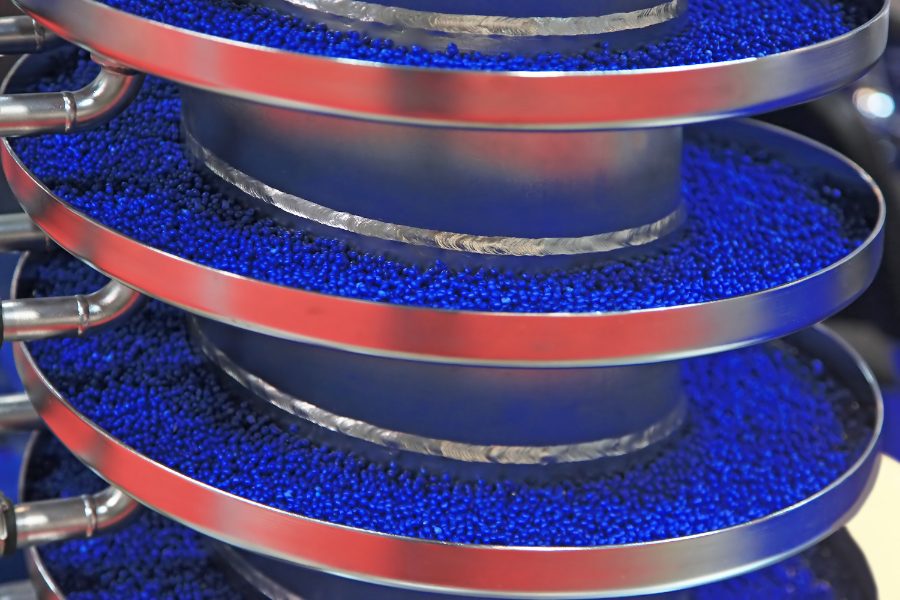

Un bol vibrant est un récipient muni d’une piste en spirale qui transporte et oriente des pièces grâce à des micro-mouvements contrôlés. Le Bol vibrant repose généralement sur un électroaimant : alimenté en courant alternatif, il crée une oscillation qui fait progresser les composants sur la piste, sans convoyeur mécanique traditionnel.
La fréquence, l’amplitude et l’inclinaison de la piste déterminent la vitesse de progression. Les pièces montent jusqu’à la sortie, où des dispositifs mécaniques, pneumatiques ou optiques éliminent celles qui ne présentent pas la bonne orientation. Les pièces conformes sont ensuite transférées vers un rail vibrant, une goulotte ou directement vers la machine d’assemblage.
Le terme anglais couramment employé dans les cahiers des charges est vibratory bowl feeder. Il désigne bien un équipement d’alimentation et de positionnement, à distinguer d’une machine de tribofinition, dont l’objectif est le traitement de surface.
Composants essentiels d’un bol vibrant
La fiabilité du système repose sur la cohérence entre les composants, la géométrie des pièces et la cadence demandée. Un bol performant sur un composant ne l’est pas nécessairement sur une autre référence : les essais avec les pièces réelles restent déterminants avant validation.
Cuve en inox ou en plastique
La cuve, souvent fabriquée en acier inoxydable, supporte les frottements répétés et résiste à la corrosion dans les environnements humides, agroalimentaires ou soumis à des produits de nettoyage. L’inox est adapté aux pièces métalliques, aux exigences d’hygiène et aux productions intensives. Une cuve en polyamide, en polyuréthane ou revêtue peut mieux convenir aux composants sensibles aux rayures, aux pièces peintes ou aux éléments plastiques.
Le diamètre de la cuve, la largeur de piste et la hauteur de rebord se calculent à partir de l’encombrement de la pièce, du volume tampon souhaité et de la cadence. Une cuve surdimensionnée augmente inutilement le volume de pièces en circulation ; une cuve trop petite provoque des ruptures d’alimentation et des chocs plus fréquents.
Système de contrôle vibratoire
Au cœur du bol vibrant se trouve le système de contrôle vibratoire. Il génère les vibrations et régule leur intensité. Un variateur électronique permet d’ajuster finement le débit, de compenser des variations de charge et de limiter les mouvements brusques. Les entreprises comme ADS développent ce type de système pour adapter le passage des pièces aux contraintes de chaque ligne.
Pour le pilotage, la commande du bol doit être asservie au niveau de pièces détecté sur le rail ou dans le magasin de la machine aval. Le bol ralentit, s’arrête ou redémarre selon le besoin réel. Cette régulation évite l’accumulation de composants, les bourrages et l’usure prématurée de la piste.
Alimentateur industriel
L’alimentateur assure l’approvisionnement du bol. Il peut prendre la forme d’une trémie vibrante, d’un élévateur à bande, d’un système centrifuge ou d’un distributeur adapté à la forme des pièces. Son rôle est de maintenir un niveau de charge régulier, sans noyer la piste sous un excès de composants.
Le choix dépend de l’autonomie recherchée, de la fragilité des produits et de la taille des lots. Une trémie de grande capacité peut réduire les interventions opérateur, mais elle doit être compatible avec la masse admissible par le bol et avec le risque de chevauchement des pièces.
Choisir un bol vibrant selon les pièces et la cadence
Le bon équipement ne se choisit pas uniquement sur son diamètre ou sa puissance. Il part d’un relevé précis des caractéristiques de la pièce : dimensions, poids, matière, symétries, zones fragiles, présence d’huile, tolérances esthétiques et risque d’imbrication. Deux pièces de même taille peuvent exiger des solutions très différentes si l’une possède une face fonctionnelle à préserver ou plusieurs orientations possibles.
- Cadence utile : calculez le besoin en pièces par minute en intégrant les micro-arrêts, les changements de lots et une marge de fonctionnement. La cadence nominale du bol ne doit pas être confondue avec celle réellement disponible à la machine.
- Orientation : plus une pièce présente de positions possibles, plus le système de sélection devient complexe. Une reprise mécanique, une caméra ou une alimentation centrifuge peut être préférable à un bol conventionnel dans certains cas.
- Autonomie : elle se définit avec la capacité de trémie et le rythme de réapprovisionnement acceptable pour l’atelier.
- Évolutivité : prévoyez dès l’étude les changements de format, les futures références et l’accès aux organes de réglage.
Un essai d’orientation avec des échantillons représentatifs, incluant les pièces aux limites de tolérance, réduit fortement le risque de reprise coûteuse après installation. Ce point est particulièrement utile lorsque le bol alimente une ligne de conditionnement automatisée, où un défaut d’alimentation se répercute immédiatement sur le rendement global.
Avantages d’un bol vibrant
Le bol vibrant répond à un besoin précis : fournir un flux de composants régulier à une opération automatisée. Son retour sur investissement dépend moins de l’équipement seul que des heures de manipulation supprimées, du taux de disponibilité gagné et du coût des non-conformités évitées.
Optimisation de la production
Le bol vibrant permet une optimisation des processus de production. En remplaçant l’orientation manuelle par une alimentation continue, il libère du temps opérateur et lisse la cadence de la machine aval. Le gain se mesure par le nombre de pièces réellement produites par heure, le taux de micro-arrêts et le temps consacré aux réapprovisionnements.
Dans une cellule d’assemblage, un bol correctement régulé alimente le poste au rythme de son temps de cycle. Il évite de faire tourner une machine coûteuse à vide tout en empêchant la surcharge du rail. Le pilotage devient plus simple lorsque les défauts et arrêts sont remontés dans le suivi de production.
Amélioration de la qualité des surfaces
Les bols vibrants ne remplacent pas une installation de tribofinition, dédiée au polissage, au lissage et à l’ébavurage des pièces. En revanche, ils peuvent préserver la qualité de surface lorsqu’ils sont conçus avec les bons matériaux de contact, une vitesse modérée et des zones de transfert sans chute.
Pour des composants esthétiques, revêtus ou souples, le risque principal est l’abrasion entre pièces et contre la piste. Un revêtement souple, un niveau de remplissage limité et des séparateurs adaptés réduisent les marques. Cette vigilance évite que le gain de cadence ne se traduise par une hausse du rebut.
Flexibilité et adaptabilité
Un bol vibrant est flexible lorsqu’il est conçu autour d’une famille de pièces cohérente. Il peut alimenter des composants plastiques, métalliques, des vis, des clips ou des pièces techniques, puis se connecter à des systèmes de vision, de contrôle ou d’assemblage. Pour des changements fréquents de références, il faut évaluer le temps de conversion, le remplacement éventuel de l’outillage de sélection et les réglages à mémoriser.
Préserver les pièces fragiles et limiter les défauts d’alimentation
Les pièces fragiles constituent un cas d’usage exigeant mais compatible avec l’alimentation vibrante. La conception doit limiter les chocs, les frottements et les accumulations. Les composants en verre, en plastique transparent, les pièces peintes, les éléments électroniques ou les pièces à arêtes fines nécessitent souvent une vitesse réduite et une cuve revêtue.
Le diagnostic porte aussi sur les points de transfert. Une pièce peut être parfaitement convoyée dans le bol puis s’endommager à la sortie du rail, lors de l’échappement ou au contact d’une butée. Les bonnes pratiques consistent à réduire les hauteurs de chute, guider les pièces sur toute leur trajectoire et installer des capteurs qui détectent un manque ou un excès de composants avant le blocage.
La disponibilité de la ligne dépend également de la propreté du système. Poussières, huiles ou copeaux modifient le frottement et peuvent dégrader l’orientation. Dans les environnements exposés, des soufflets de protection et un plan de nettoyage ciblé protègent les zones sensibles sans compliquer la maintenance.
Machines d’assemblage automatiques et intégration
L’intégration des bols vibrants dans des machines d’assemblage automatiques transforme un équipement d’alimentation en maillon du process complet. Le bol, le rail vibrant, l’échappement, les capteurs de présence et l’automate de la machine aval doivent fonctionner avec une logique commune. L’objectif est un flux stable, pas la vitesse maximale du bol.
Exemples d’applications
Des entreprises comme Cilyx et Finishtech intègrent des bols vibrants dans des lignes de production. Les applications couvrent l’assemblage de petites pièces électroniques, de connecteurs, de visserie, de clips et d’accessoires automobiles. Dans chaque cas, le système présente une pièce isolée dans une position répétable au poste de vissage, de contrôle, de sertissage ou de prise robotisée.
La combinaison de plusieurs machines d’assemblage avec des alimentateurs conçus pour la cadence cible améliore le débit tout en facilitant la traçabilité des arrêts. Une analyse des causes de blocage, du temps moyen de rétablissement et du taux de rejet permet de piloter les améliorations plutôt que d’ajouter de la vibration à l’aveugle.
Budget, maintenance et retour sur investissement
Le prix d’un bol vibrant industriel varie selon le diamètre de cuve, le matériau, la complexité de l’orientation, les capteurs, la trémie et le niveau d’intégration. Pour une application simple, le budget peut se situer dans une fourchette de quelques milliers à plusieurs dizaines de milliers d’euros. Une solution complète avec étude, outillage spécifique, rail, contrôle et réception sur pièces réelles demande un investissement plus élevé, mais aussi une évaluation plus juste du gain obtenu.
Pour chiffrer le retour sur investissement, comparez le coût complet de la solution aux coûts annuels évités : temps de chargement et d’orientation manuelle, baisse des arrêts de machine, diminution des rebuts et capacité de production supplémentaire. Un projet est plus robuste lorsqu’il fixe avant installation des indicateurs simples : cadence nette, taux de disponibilité, taux de rejet et temps de changement de série.
La maintenance préventive reste limitée mais régulière : contrôle du serrage, nettoyage de la piste, inspection des revêtements, vérification des ressorts et des capteurs, puis suivi des réglages du variateur. L’accès aux composants doit être prévu dès la conception. Cette logique de durée de vie s’inscrit dans une démarche visant à prolonger la vie des équipements plutôt qu’à remplacer prématurément un ensemble fonctionnel.
Tendances du matériel industriel
L’industrie évolue et les tendances du matériel changent. Les innovations liées à l’IoT permettent de suivre les heures de fonctionnement, les arrêts, la consommation et certains défauts d’alimentation. Connectées à l’automate de ligne, ces données aident à identifier une dérive de cadence ou une accumulation anormale avant qu’elle ne provoque un arrêt prolongé.
Analyse des segments de marché
L’analyse des segments de marché montre que la demande progresse avec l’automatisation des opérations répétitives dans l’automobile, l’électronique, le médical, la cosmétique et le conditionnement. Les équipements les plus pertinents ne sont pas les plus complexes par principe : ils sont dimensionnés pour la pièce, le niveau de qualité requis et le volume de production.
Le prix doit donc être comparé au coût du process complet. Une solution moins chère, mais incapable de tenir la cadence ou générant des rejets, dégrade la marge. À l’inverse, une alimentation surdimensionnée ne crée pas de valeur si la machine aval reste le goulet d’étranglement.
Perspectives d’avenir
Le futur des bols vibrants repose sur une personnalisation accrue des pistes, des revêtements et des dispositifs de contrôle. Les industriels recherchent des systèmes plus rapides à régler, mieux instrumentés et capables de s’adapter aux variations de production sans multiplier les interventions manuelles.
Cette évolution permet aux industries d’adapter leurs bols vibrants à des contraintes précises : pièces plus fragiles, exigences de traçabilité, petites séries ou automatisation d’une opération jusque-là manuelle. Les matériaux de cuve et les dispositifs de détection continueront de progresser pour améliorer la disponibilité et limiter l’usure.
Bol vibrant industriel : ce qu’il faut retenir
Le bol vibrant industriel est un levier d’automatisation pertinent lorsque l’alimentation des pièces freine la cadence, mobilise des opérateurs ou génère des erreurs de positionnement. Sa valeur se joue dans l’étude amont : caractérisation des pièces, définition de la cadence nette, tests d’orientation, traitement des points de transfert et intégration avec la machine aval.
Une cuve adaptée, une régulation par capteurs et une maintenance planifiée permettent d’obtenir un flux régulier sans dégrader les composants. Pour les projets à enjeu de productivité, l’investissement doit être piloté avec des indicateurs de disponibilité, de rebut et de coût par pièce afin de relier l’équipement à un gain opérationnel mesurable.
Applications, matériaux et bénéfices opérationnels
Les bols vibrants trouvent leur place dans l’assemblage de petites pièces, la distribution de composants et l’alimentation de postes automatisés. Dans l’électronique, ils présentent des composants avec précision ; dans l’automobile, ils alimentent des opérations répétitives de montage ; dans le conditionnement, ils sécurisent la mise à disposition de bouchons, capsules ou accessoires.
Matériaux et conception de la cuve
Les cuves sont principalement fabriquées en acier inoxydable, apprécié pour sa résistance à la corrosion et à l’usure. Des solutions en plastique ou avec revêtement technique répondent aux besoins de légèreté et de protection de surface. Le matériau se choisit en fonction du frottement, du niveau d’hygiène, de la masse des pièces et des risques de rayure.
Qualité et performance économique
Un bol bien conçu assure une alimentation homogène et limite les erreurs de positionnement qui peuvent entraîner des défauts d’assemblage. Il protège également les pièces lorsque la piste, les revêtements et la vitesse de transfert sont adaptés. Son bénéfice économique vient de la réduction des coûts de main-d’œuvre, de la diminution des arrêts et de l’augmentation de la production utile, à condition de suivre ces résultats après la mise en service.
Intégration au sein de la ligne
L’intégration avec les machines d’assemblage repose sur une communication fiable entre les capteurs, l’alimentateur et l’automate. Le bol ne doit fournir une pièce que lorsque le poste suivant peut l’accepter. Cette synchronisation rend la ligne plus régulière, facilite le diagnostic des aléas et réduit les interruptions liées aux accumulations ou aux manques de composants.
