Un bâtiment industriel destiné à déplacer des charges lourdes se conçoit à partir des flux, des masses et des trajectoires réelles. Un pont roulant de 10 tonnes engage la charpente, les chemins de roulement, les fondations et la hauteur utile de la halle. Un chariot élévateur concentre aussi des efforts élevés sur la dalle, surtout au droit des roues et des joints. Le cahier des charges doit donc traduire les besoins de production en actions structurelles vérifiables selon les Eurocodes.
Comment dimensionner un bâtiment industriel ?
Le dimensionnement part des charges à déplacer, de leur fréquence, de la hauteur de levage et des flux futurs. La structure, la dalle et les circulations sont ensuite calculées avant le choix définitif des appareils.
- Prévoir les masses maximales, les charges dynamiques et les zones de prise.
- Réserver la hauteur utile, les portées et les fondations nécessaires.
- Garder des capacités d’extension pour les machines et les flux.
- Choisir un pont roulant après la charpente peut imposer un renforcement coûteux.
- Une dalle évaluée sur sa seule charge uniformément répartie ne sécurise pas le trafic.
Le dimensionnement de la structure doit précéder les équipements de manutention
Le principe consiste à dimensionner la structure avant de choisir les équipements. La charge nominale du palan ne suffit pas. Le calcul intègre le poids propre du pont, les efforts de freinage, les chocs, les actions horizontales et la classe de service du levage.
Les bâtiments industriels en acier à composants profilés à froid répondent à des usages de production, de transformation ou de stockage lorsque le projet est défini autour de ses contraintes d'exploitation. Un bâtiment industriel à grande portée sans poteaux conçu par Frisomat doit néanmoins intégrer dès l'avant-projet les reprises d'efforts liées au levage.
Les normes EN 1991-3 sur les actions induites par les appareils de levage et EN 1993-6 sur les structures supportant des chemins de roulement constituent des références de calcul. Le bureau d'études valide aussi les assemblages, contreventements et descentes de charges vers les fondations.
Les charges et la hauteur utile à inscrire au cahier des charges
Avant l’avant-projet détaillé, quatre données doivent être définies pour dimensionner un bâtiment industriel équipé d’un pont roulant.
| Donnée à fournir | Incidence sur le bâtiment |
|---|---|
| Charge maximale et fréquence | Sections de la charpente et classe du pont |
| Portée du pont roulant | Écartement des voies de roulement |
| Hauteur du crochet | Hauteur des poteaux et de la toiture |
| Dimensions des charges | Dégagements, portes et zones de dépôt |
La hauteur de levage et la hauteur sous plafond se calculent à partir de la charge, des élingues, du crochet et des dégagements de sécurité. La cote utile sous crochet est plus pertinente que la seule hauteur sous plafond pour une opération de levage. Une cotation lisible sur les plans évite les erreurs entre la hauteur finie, la hauteur sous poutre et le niveau du rail.
La dalle industrielle doit supporter les chariots élévateurs et les charges ponctuelles
La capacité de charge d'une dalle industrielle pour chariot élévateur dépend du poids total roulant, de la charge sur essieu, du type de bandage, du rayon de giration et de la qualité de la plate-forme. Une charge au sol exprimée en tonnes par mètre carré ne décrit pas seule le risque de poinçonnement ou de rupture des joints. Le calcul prend aussi en compte les rayonnages, presses, bennes et charges statiques localisées.
La capacité portante du sol et la résistance de la dalle doivent être cohérentes avec l’étude géotechnique et le ferraillage. Les voies les plus circulées demandent des joints adaptés et un plan de maintenance. Des allées de 3 à 4 mètres peuvent convenir à certains chariots frontaux, mais le rayon de braquage et la longueur des charges restent déterminants.

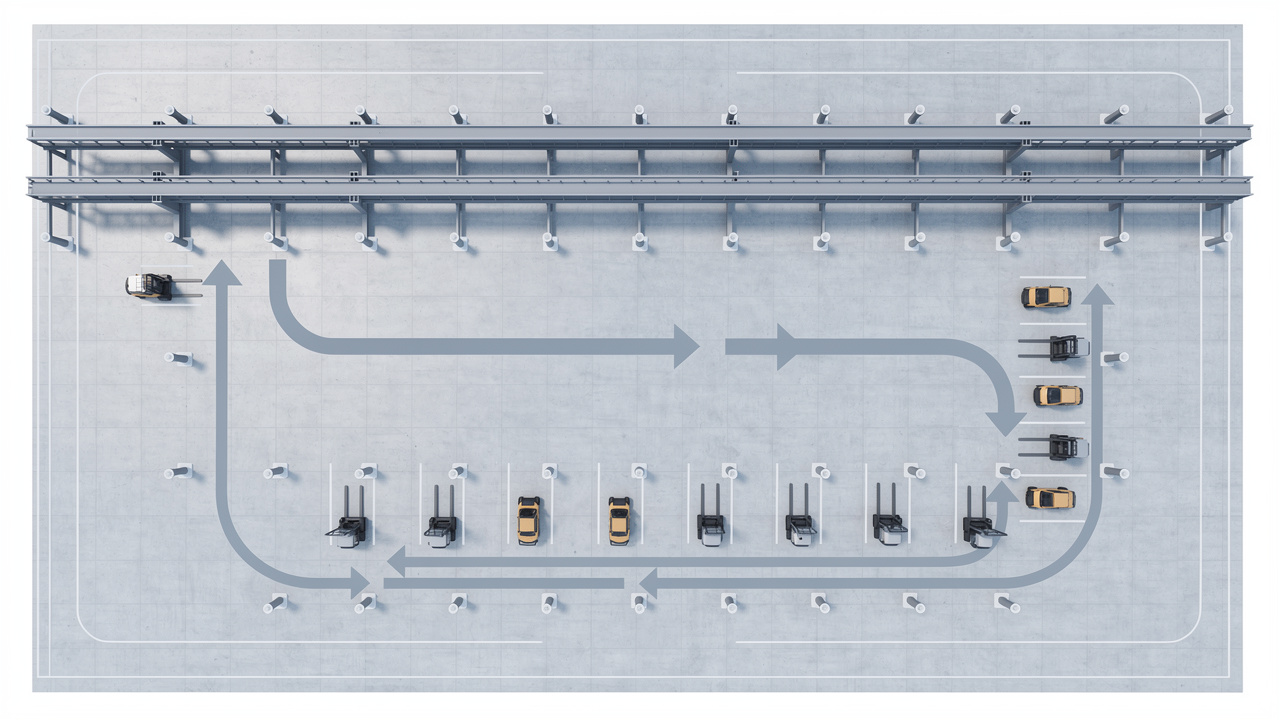

Les grandes portées libres organisent mieux les flux industriels
Les grandes portées libres sans poteaux intérieurs libèrent les trajectoires des charges longues, l'implantation des lignes et le stockage temporaire. Elles facilitent aussi la séparation entre réception, production, expédition et maintenance. Leur coût structurel doit être comparé aux gains d'exploitation sur toute la durée de vie du site.
Le choix entre pont roulant, potence ou poutre roulante dépend ensuite des zones couvertes et des masses déplacées. Les critères techniques de ces solutions de transfert de charges en atelier permettent d'affecter chaque appareil à son périmètre de travail.
Prévoir un bâtiment industriel en acier évolutif dès la conception
Un bâtiment industriel en acier sur mesure peut réserver des travées pour une extension, des poteaux préparés pour un futur chemin de roulement ou des fondations dimensionnées pour de nouveaux équipements. Cette marge doit être documentée dans les notes de calcul et les plans d'exécution. Le devis gagne ainsi en fiabilité lorsque les scénarios de production sont chiffrés dès le départ.
L’objectif est d’anticiper l’évolution des flux et de la production sans surdimensionner tous les ouvrages. Les contraintes relevant des installations classées pour la protection de l'environnement (ICPE), de l'incendie et de la réglementation environnementale 2020 (RE2020) sont vérifiées selon l'usage précis du bâtiment.
Questions fréquentes sur le dimensionnement d'un bâtiment industriel
Quelles sont les normes de construction pour les bâtiments industriels ?
Les Eurocodes encadrent le calcul des actions, des structures métalliques, du béton et des fondations. Les règles incendie, les exigences liées aux ICPE et la RE2020 s'ajoutent selon l'activité, les volumes et le statut réglementaire du site.
Quelles sont les cinq étapes principales d'un chantier industriel ?
Le projet passe par le programme fonctionnel, les études de sol et de structure, la conception détaillée, le gros œuvre et le montage, puis la réception avec les essais. Les appareils de levage font l'objet de vérifications avant leur mise en service.
Comment évaluer un bâtiment industriel ?
L'évaluation combine la surface utile, la hauteur disponible, la portance de la dalle, l'état de la charpente et les possibilités d'extension. La conformité des équipements, les coûts énergétiques et la fluidité des circulations influencent directement la valeur d'exploitation.
Quelle est la catégorie d'un bâtiment industriel ?
Un bâtiment peut relever du Code du travail comme établissement recevant des travailleurs, du régime des ICPE ou des règles applicables aux établissements recevant du public. Une même halle peut cumuler plusieurs obligations selon ses activités et ses espaces.
Le bon dimensionnement relie dès l'origine le process, la charpente, la dalle et les équipements de levage. Cette coordination réduit les reprises de travaux et protège la rentabilité d'une future extension.
